En diagnóstico, conviene pensar en capas: (1) verificación rápida, (2) medición, (3) prueba bajo carga/estrés. La capa 1 reduce tiempo; la capa 3 da más certeza.

Al emplear las diferentes herramientas hardware, estas pueden dar falsos negativos/positivos si se interpretan sin contexto. A continuación, se presentan diferentes dispositivos para la evaluación de los componentes de un PC.

Fuente de alimentación (PSU)​

  • PSU tester básico (ATX)
    • Función: Comprobar presencia y tensión nominal en los raíles (12V, 5V, 3.3V).
    • Cuándo usarlo: Primer diagnóstico cuando el equipo no arranca.
    • Ventajas: Muy rápido, sencillo, no requiere conocimientos avanzados.
    • Limitaciones / riesgos: No detecta rizado (ripple) ni fallos bajo carga → una PSU defectuosa puede “pasar” la prueba.
  • Multímetro digital
    • Función: Medición de tensiones DC, continuidad y comprobaciones eléctricas.
    • Cuándo usarlo: confirmar tensiones reales, medir rails bajo carga y comprobar cables, botones, conectores.
    • Ventajas: Muy fiable, medición directa.
    • Limitaciones / riesgos: Riesgo de cortocircuito si se usa mal.
  • Carga electrónica (Electronic Load / PSU Load Tester)
    • Función: Aplicar cargas controladas a la fuente.
    • Cuándo usarlo: Validación real de PSU bajo condiciones de uso.
    • Ventajas: Diagnóstico profesional, reproducible.
    • Limitaciones / riesgos: Requiere conocimientos técnicos y montaje seguro.
  • Osciloscopio
    • Función: Medir ripple, ruido y transitorios en los raíles.
    • Cuándo usarlo: Diagnóstico avanzado de fallos eléctricos.
    • Ventajas: Permite detectar problemas invisibles para otros testers.
    • Limitaciones / riesgos: Alto nivel técnico requerido, no apto para principiantes.

Además para una PSU, se puede hacer la prueba del clip. En el conector ATX de 24 pines, puentear el pin PS_ON a tierra (GND) como verificación de que la PSU puede encender. Esto sirve para descartar fallos en el botón de la caja.

Esta prueba es útil, pero existen riesgos si se puentean pines incorrectos (daños/lesión). 7


Placa base / CPU / POST​

  • Buzzer/Speaker
    • Función: Emitir códigos acústicos (beep codes) durante el POST (Power-On Self-Test).
    • Cuándo usarlo: Diagnóstico cuando no hay imagen.
    • Ventajas: Muy barato y no requiere pantalla.
    • Limitaciones: Códigos varían según BIOS e información limitada.
image image

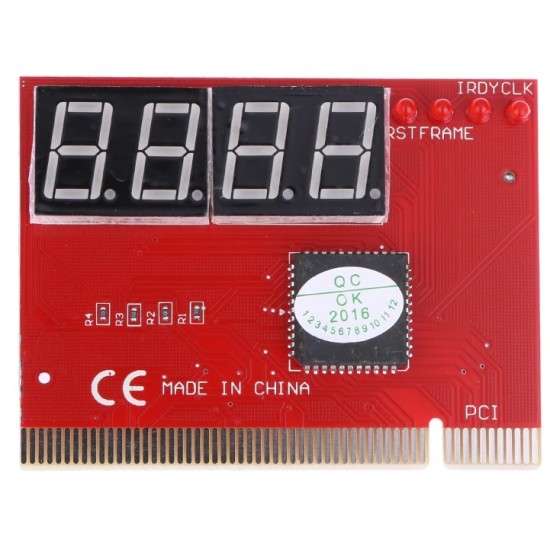

  • Tarjeta POST (PCI/PCIe) - Q-Code / Q-LED / Q-LED Core (integrado en placa)
    • Función: Mostrar códigos POST durante el arranque.
    • Cuándo usarlo: PC sin imagen o que no completa el arranque.
    • Ventajas: Diagnóstico sin necesidad de vídeo.
    • Limitaciones: Códigos no universales e interpretación dependiente del fabricante por lo que requiere manual.
image![Motherboard] Q-CODE común (Error CODE) y Solución de problemas

Memoria RAM​

  • Tester de RAM (hardware)
    • Función: Probar módulos sin necesidad de placa base.
    • Cuándo usarlo: Sospecha de módulo RAM estropeado.
    • Ventajas: Independiente del sistema.
    • Limitaciones: -

Bus y expansión (PCIe)​

  • Tester de ranuras PCIe
    • Función: Comprobar funcionamiento de slots PCIe.
    • Cuándo usarlo: Problemas con GPU o dudas sobre placa o slot
    • Ventajas: Aísla fallo de GPU vs placa.
    • Limitaciones: Versiones económicas limitadas (Gen2).
  • Tester de tarjetas gráficas
    • Función: Comprobar funcionamiento de tarjetas gráficas.
    • Cuándo usarlo: Problemas con GPU o dudas sobre placa o slot
    • Ventajas: Aísla fallo de GPU vs placa.
    • Limitaciones: Versiones económicas limitadas (Gen2).

Cableado​

  • Tester RJ45
    • Función: Verificar continuidad y orden de pares.
    • Cuándo usarlo: Problemas de red física.
    • Ventajas: Rápido, barato.
    • Limitaciones: No mide velocidad real.
  • Comprobadora RJ45
    • Función: Validar rendimiento hasta 10Gb/s.
    • Cuándo usarlo: Diagnóstico profesional de red.
    • Ventajas: Análisis más completo.
    • Limitaciones: Coste elevado, requiere interpretación.
  • USB cable tester
    • Función: Verificación básica de cableado USB.
    • Cuándo usarlo: Cables desconocidos o sospechosos.
    • Ventajas: Muy económico.
    • Limitaciones: Pruebas limitadas, calidad variable.

Refrigeración​

  • Termómetro infrarrojo (IR)
    • Función: Medición superficial de temperatura.
    • Cuándo usarlo: Detectar puntos calientes
    • Ventajas: Sin contacto, rápido.
    • Limitaciones: Depende de emisividad, no sustituye sensores internos.
